Optimes GR20

La mesure dynamique des rouages

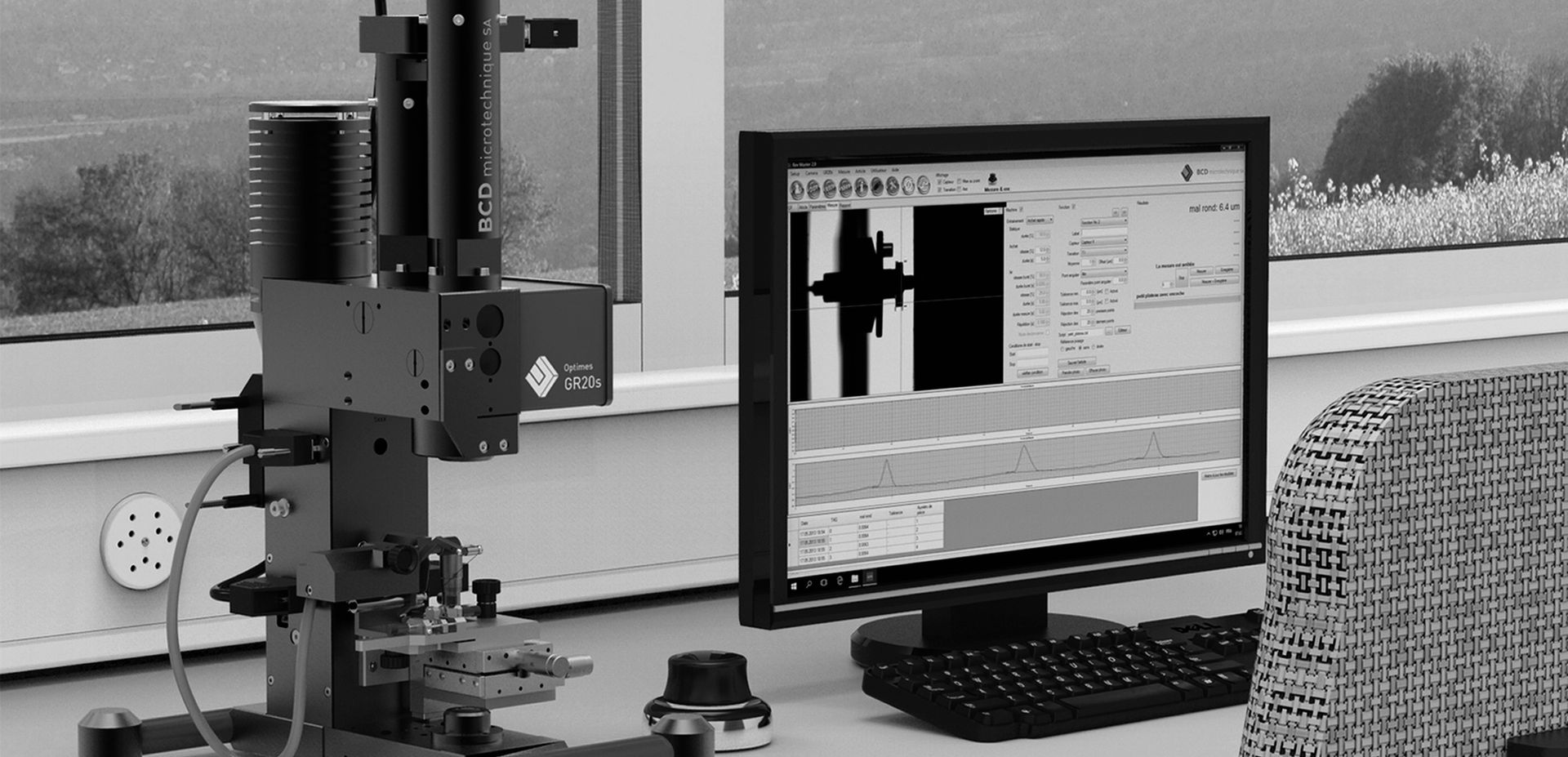

L'Optimes GR20 est un instrument conçu pour la mesure des battements et concentricités dans un environnement de production.

Résumé des spécifications

  • Deux caméras linéaires

  • Résolution de 0.16 um

  • Champ de vue de 3.5 x3.5 mm et 9x9 mm

  • Optique bi-télécentrique  6.0 x

  • Posages pour tous les types de pièces

  • Entraînement de la pièce par oring ou air

  • Mesure de diamètre à +/- 0.5 um

  • Mesure de mal-plat et mal-rond à +/- 2.0 um

INSTRUMENT

  • Interface logiciel simple avec visualisation des courbes de mesure.​

  • Nombreux programmes spéciaux pour tous les types de pièces.​

  • Pas de licence, pas de contrat de maintenance.

  • Les mises à jour sont gratuites à vie.

LOGICIEL

  • BCD microtechnique SA a conçu l’ensemble des composants de l’instrument: caméra, axe de translation, électronique, logiciel...​

  • Nous vous assurons ainsi un service irréprochable durant de nombreuses années.

CONCEPTION

"De par son système de posages et entrainements, le GR20 offre une incroyable palette de possibilités"

Le GR20 propose une solution pour chaque cas de figure

Issu de nombreuses années d’expérience, le GR20 couvre l’ensemble des besoins en mesurage de rouages. De nombreuses solutions ont été développées pour des applications spéciales et sont maintenant disponibles dans le logiciel standard.
L'écosystème de posages et d'entrainements est flexible, Il peut être complété au fur et à mesure des besoins.

  •   •Concentricité et battement des rouages

        (balanciers, pignons, axes,…)

      • Mesure de diamètre, ovalité

      •Mesure de mal rond de plateau

      •Perpendicularité des chevilles

      •Mesure des pivots

      •Mesure de localisation

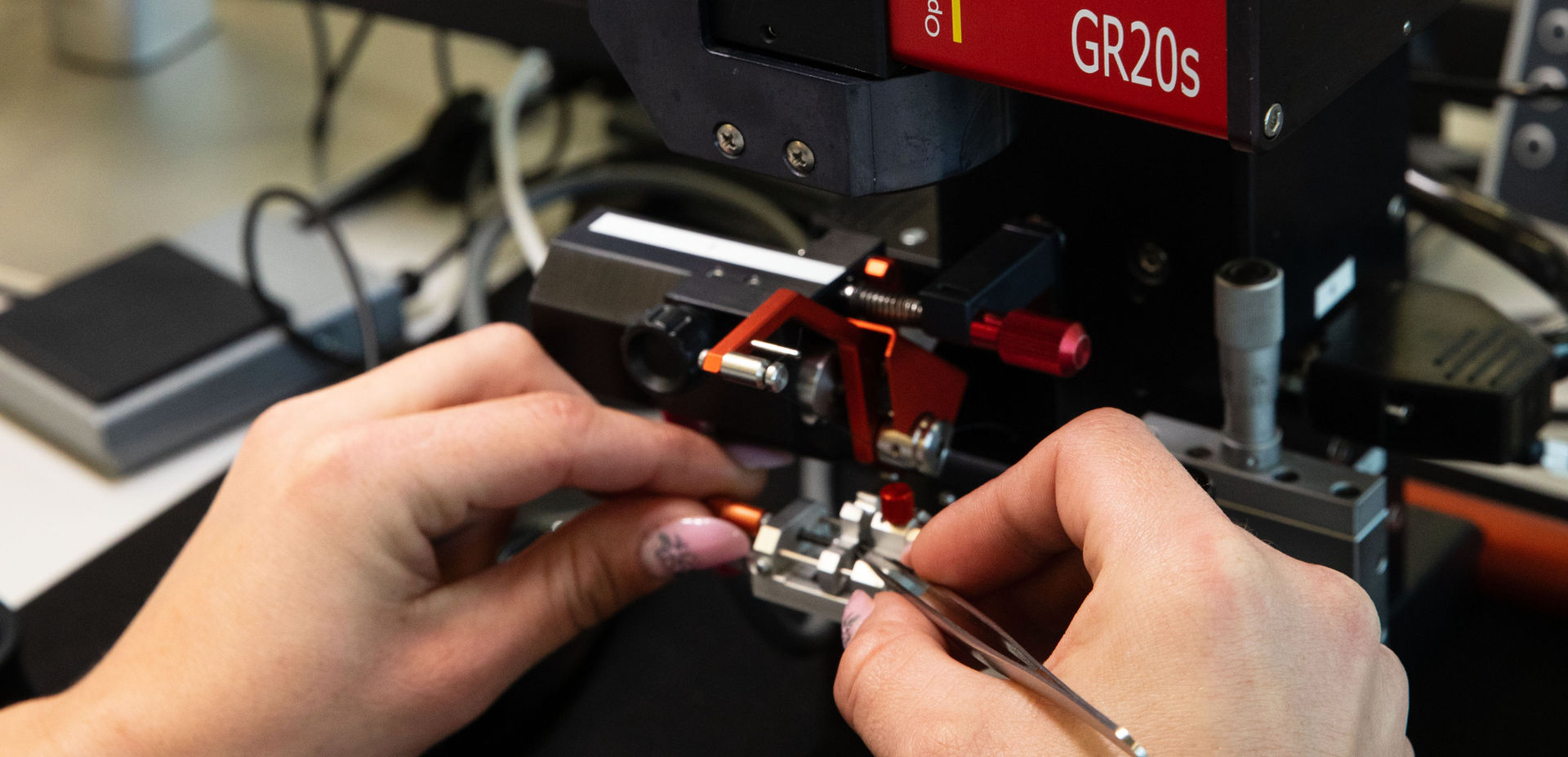

Les posages et entraînements

Les versions de l'instrument

Optimes GR20s " Classique"

  • Deux caméras linéaires, résolution de 0.16 um

  • Mesure à 100 images/seconde

  • Une caméra 1MP pour la visualisation

  • Champ de vue de 3.5 x3.5 mm

  • Optique bi-télécentrique  6.0 x

  • Posage pour tous les types de pièces

  • Entrainement de la pièce par oring ou air

  • Mesure de diamètre à +/- 0.5 um

  • Mesure de mal-plat et mal-rond à +/- 2.0 um

Optimes GR20sx  "ISO GPS"

  • Deux caméras linéaires, résolution de 0.16 um

  • mesure à 100 images/seconde

  • Une caméra 4MP pour la mesure et la visualisation

  • Champ de vue de 9 x 9 mm

  • Optique bi-télécentrique  6.0 x

  • Posage pour tous les types de pièces

  • Entrainement de la pièce par oring ou air

  • Mesure de diamètre à +/- 0.5 um

  • Mesure de mal plat et mal-rond à +/- 2.0 um

Optimes GR20x  "Entry Level"

​​

  • Une caméra 4MP 30 Hz pour la mesure

  • Champ de vue de 9 x 9 mm

  • Optique télécentrique  1 x

  • Posage pour tous les types de pièces

  • Entrainement de la pièce par oring

  • Mesure de diamètre à +/- 2 um

  • Mesure de mal plat et mal-rond à +/- 2.0 um

Les services BCD microtechnique SA
Rétrofitez votre ancien GR20 !

Depuis 2012, les GR20s, GR20sx et GR20x ont progressivement remplacé le GR20 dans la gamme Optimes. Apportant une convivialité et une facilité d’utilisation, cet instrument a été très bien accueilli par les utilisateurs.

Souhaitant unifier leur parc de machines et bénéficier des avantages des nouveau modèle, un certain nombre de clients nous ont demandé de mettre sur pied un programme de rétrofit « GR20 vers une version GR20s sx et x».

Documentation

Le programme rétrofit GR20 vers GR20s comprend :

1. Transformation mécanique de votre instrument

  • Démontage complet de votre instrument

  • Nettoyage de l’ensemble des optiques (prismes, lentilles et miroirs)

  • Remontage avec les nouveaux composants mécaniques spécifiques du GR20s

  • Usinage de certains composants si nécessaire


2.  Changement complet de l’électronique

  • Nouvelle caméra CMOS USB 2.0 ou 3.0  (GR20s, GR20sx)

  • Nouvelle électronique GR20s

  • Nouvel éclairage de mesure à LED verte

  • Nouvel éclairage de vision à LED blanche

  • Changement de l’ensemble de la connectique

  • Installation du logiciel de REV master sur votre PC

3. Service BCD

  • Mise à disposition d’un GR20s durant le rétrofit

  • Mise en service du poste de mesure

  • Formation de 3 utilisateurs

  • Etablissement du certificat de calibration

  • Garantie de deux ans
